一、產品介紹：
全不銹投入式液位變送器是從導氣電纜型投入式液位變送器基礎上發展而來，采用新型結構解決了傳統導氣電纜型液位變送器的怕堵、易腐蝕、不耐高溫等缺點。測量時傳感器不與介質直接接觸，全不銹鋼導壓管可方便進行更換，因此它的安裝使用方便，使用壽命長。
|

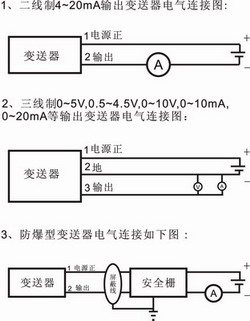

◇ 電氣連接圖： |
◇ 型號： |
 |
|
全不銹投入式液位變送器，采用進口不銹鋼隔離膜片的高精度、高穩定性力敏芯片經合理精密的結構設計和厚膜技術溫度補償、信號放大、V/I轉換，對不銹鋼殼體進行全密封焊接，有通氣導管的防水電纜，使傳感器背壓腔與大氣連接，從而制成工業標準的4～20mA或0～10mA信號輸出且性能穩定可靠的全固態產品。
防腐性投入式液位變送器：壓力形式：表壓/絕壓/負壓，量程：0~1米~500米，介質：液體，精度：0.10001級 0.2級 0.3級，供電：12~36VDC（24VDC），輸出：4mA~20mA/0mA~10mA
二、功能特點
◆穩定性好，滿度、零位長期穩定性可達0.2111%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2111%FS，在整個允許工作溫度范圍內低于0.5%FS。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時變送器會自動限流在35MA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
三、主要技術參數
| 測量范圍： | 0-0.1米～0-50米 |
| 最大過載： | 不超過管長 |
| 測量形式： | 不銹鋼探頭 |
| 精度等級： | 0.5%F·S |
| 電源電壓： | 24VDC |
| 負載電阻： | ≤500Ω |
| 測量介質： | 各種無腐蝕性液體 |
| 長期穩定性： | ±0.2% F·S/年 |
| 環境相對濕度： | 0～95% |
| 補償溫度： | 0～70℃ |
| 工作溫度： | -10～70℃ |
四、結構特點
| 外殼： | 壓鑄合金鋁 |
| 主體結構材料： | １Cr18Ni9Ti |
| 壓力接口： | Ｍ２0×１.５ |
| 自重： | 普通型2kg、帶表頭型2.２kg |
